代码开发与编译方法

OriginBot完全遵循ROS2的开发方法,这里简要介绍功能包的常见操作,ROS2详细的开发原理,请参考ROS2入门教程

Hint

操作环境及软硬件配置如下:

  • OriginBot机器人(Lite版/标准版/Pro版)
  • PC:Ubuntu (≥20.04) + ROS2 (≥Foxy)

工作空间

在ROS机器人开发中,我们针对机器人某些功能进行代码开发时,各种编写的代码、参数、脚本等文件,都需要放置在某一个文件夹里进行管理,这个文件夹在ROS系统中就叫做工作空间

OriginBot的官方镜像中,已经创建好了工作空间,位于/userdata文件夹下,名为dev_ws,叫做工作空间的根目录,其中包含四个子文件夹:

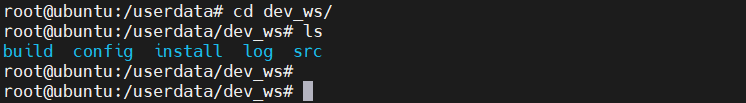

image-20220920221905698

  • src,代码空间,未来编写的代码、脚本,都需要人为的放置到这里;
  • build,编译空间,保存编译过程中产生的中间文件;
  • install,安装空间,放置编译得到的可执行文件和脚本;
  • log,日志空间,编译和运行过程中,保存各种警告、错误、信息等日志。
  • config,配置文件,保存人体跟踪、手势识别应用的模型配置文件(非ROS2工作空间所需文件夹)。

这四个空间的文件夹,我们绝大部分操作都是在src中进行的,编译成功后,执行install中的编译结果。

功能包

OriginBot机器人端的功能包都放置在/userdata/dev_ws工作空间下的src文件夹中,功能包结构如下:

  • originbot_base:机器人底盘驱动
  • originbot_driver:机器人设备驱动
    • >> serial_ros2:串口驱动包
    • >> ydlidar_ros2_driver:EAI X3雷达驱动包
    • >> kruisee_lidar:氪见KRJ10雷达驱动包
  • originbot_msgs: OriginBot自定义通信接口
  • originbot_bringup:机器人启动相关的脚本和文件
  • originbot_linefollower:机器人视觉巡线功能包
  • originbot_navigation:机器人建图与导航相关的脚本和配置文件
  • originbot_example:机器人实现ROS官方经典案例功能包
  • originbot_audio:机器人语音相关功能包
  • originbot_deeplearning:机器人深度学习功能
    • >> body_tracking:机器人人体跟随功能包
    • >> gesture_control:机器人手势控制功能包
    • >> line_follower_perception:机器人AI视觉巡线功能包
    • >> play_football:机器人AI视觉踢球射门功能包
    • >> parking_search:机器人AI视觉车位寻找功能包

编译代码

修改功能包中的代码或者配置文件后,需要使用如下命令编译工作空间,如果有缺少的依赖,或者代码有错误,编译过程中会有报错,否则编译过程应该不会出现任何错误:

$ cd /userdata/dev_ws/
$ colcon build

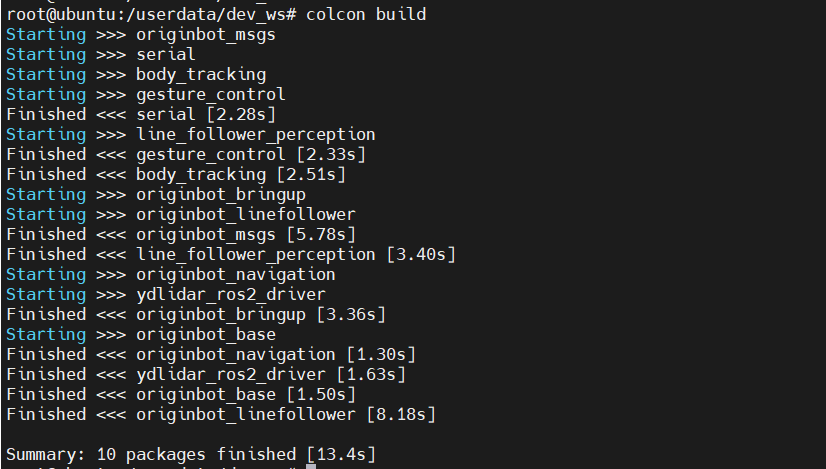

image-20220920222359026

设置环境变量

编译成功后,为了让系统能够找到我们的功能包和可执行文件,还需要设置环境变量:

$ source /userdata/dev_ws/install/local_setup.bash # 仅在当前终端生效
$ echo " source /userdata/dev_ws/install/local_setup.bash" >> ~/.bashrc # 所有终端均生效,只用运行一次
Hint

OriginBot的官方镜像中,已经在.bashrc配置文件中设置好了如上环境变量,无须再次配置。
