电脑端环境配置

Ubuntu系统安装

方法一:虚拟机安装Ubuntu

虚拟机是一个软件,可以在已有系统之上,构建另外一个虚拟的系统,让多个操作环境同时运行。

这里我们采用的虚拟机软件叫做vmware,下载地址如下,安装步骤和其他软件相同,请大家自行下载并安装:

点击下载vmware虚拟机

准备工作完成后,就可以开始系统安装啦,安装步骤如下:

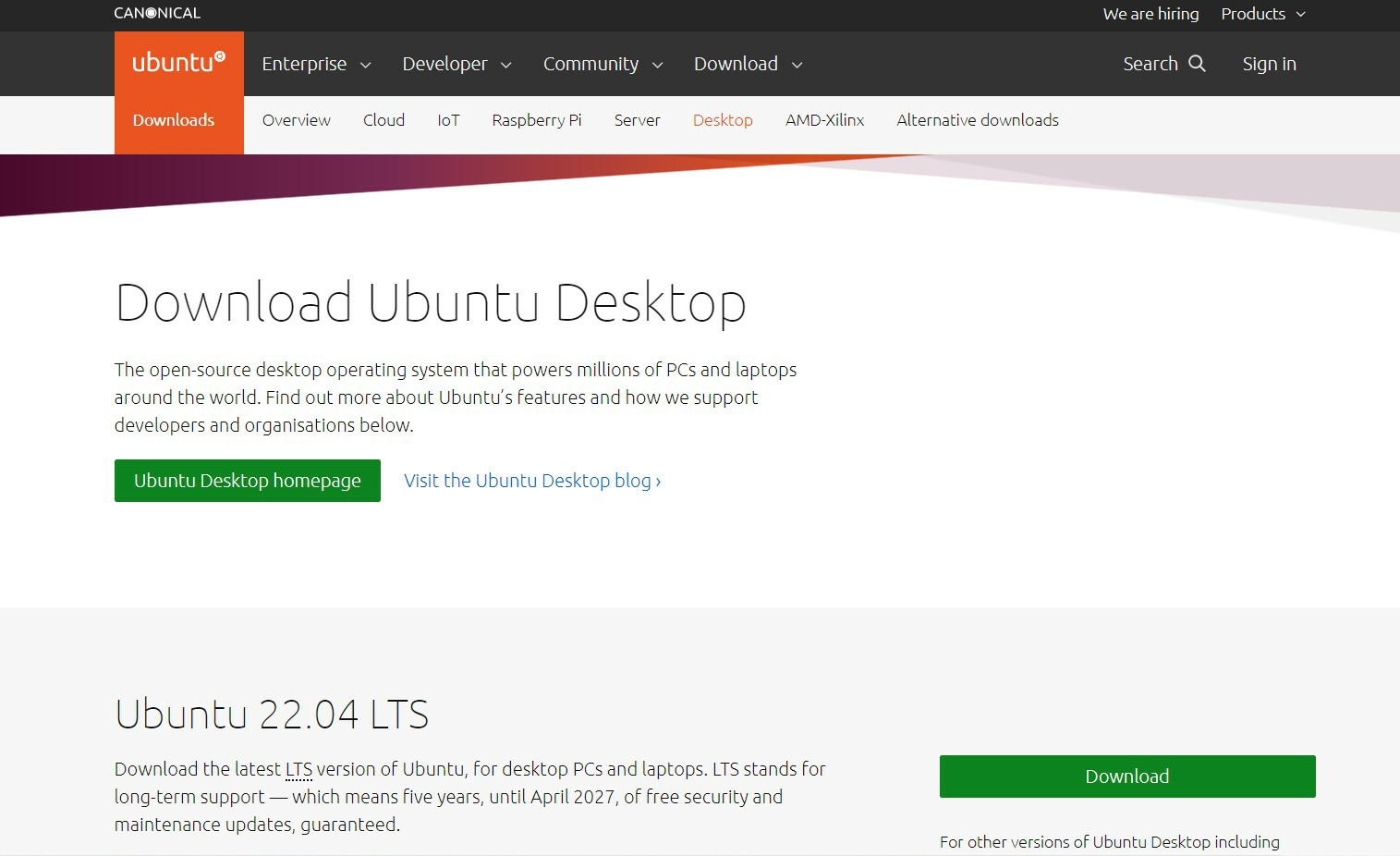

(1) 下载系统镜像

点击下载Ubutnu系统镜像


Attention

此处推荐选择Ubuntu20.04或者Ubuntu22.04,版本选择的不同,决定着下一步ROS2版本安装的不同,Ubuntu20.04推荐安装ROS2 Foxy,Ubuntu22.04推荐安装 ROS2 Humble。

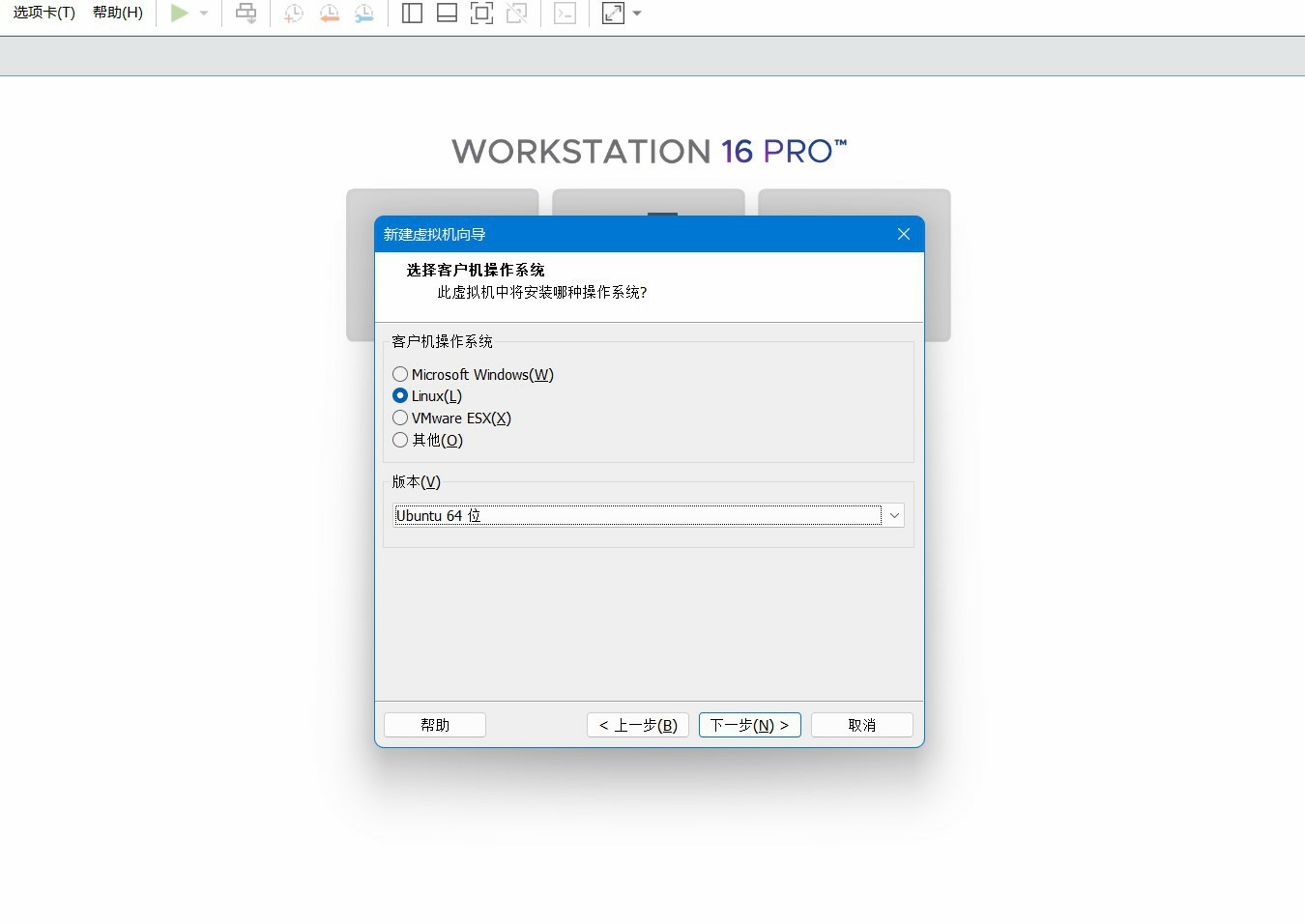

(2) 在虚拟机中创建系统

image-20220523191817446

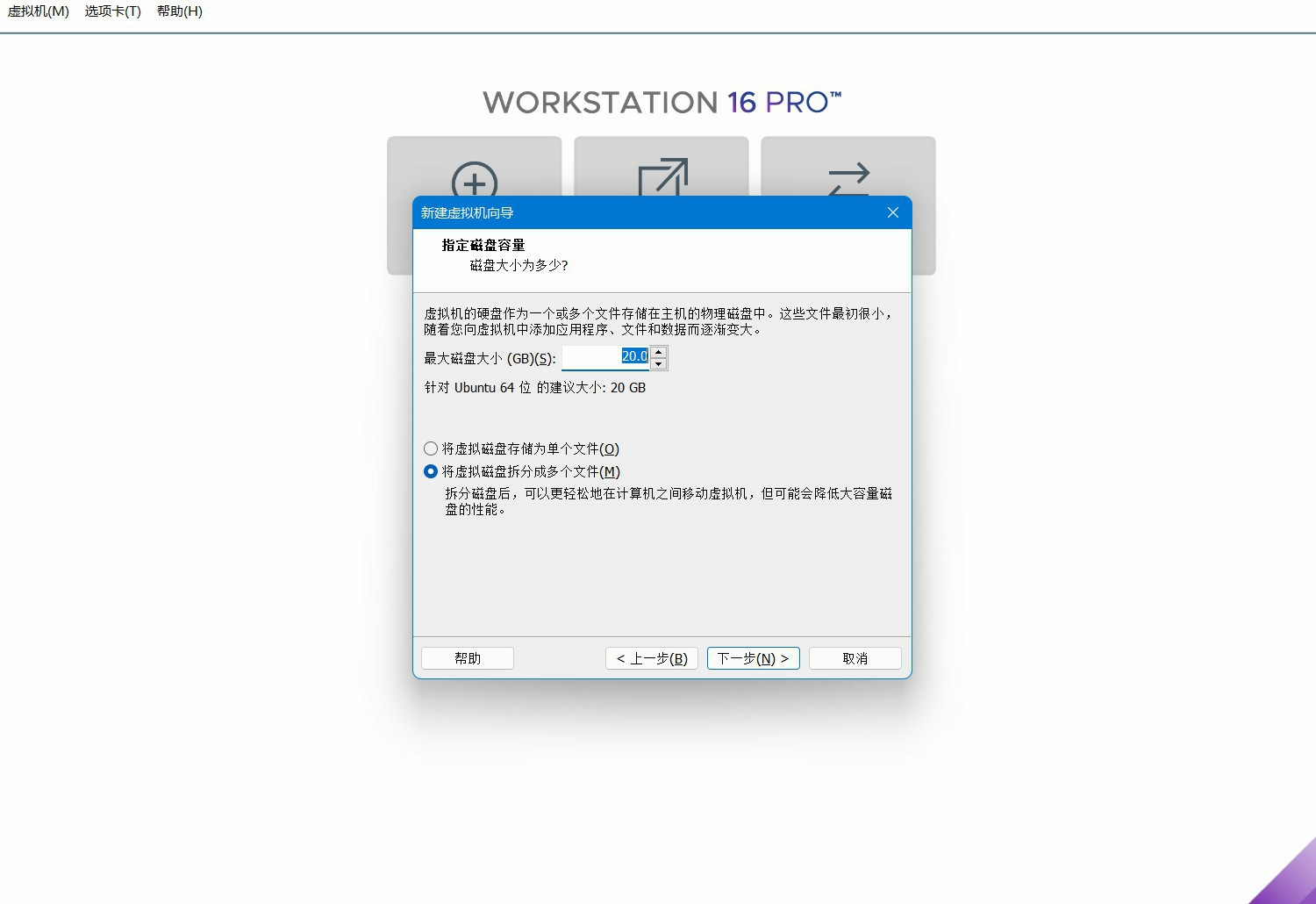

(3) 设置虚拟机硬盘大小

image-20220523191849728

Attention

这里硬盘大小可以稍微大一些,建议不小于60G,避免后续出现磁盘空间不足的情况。

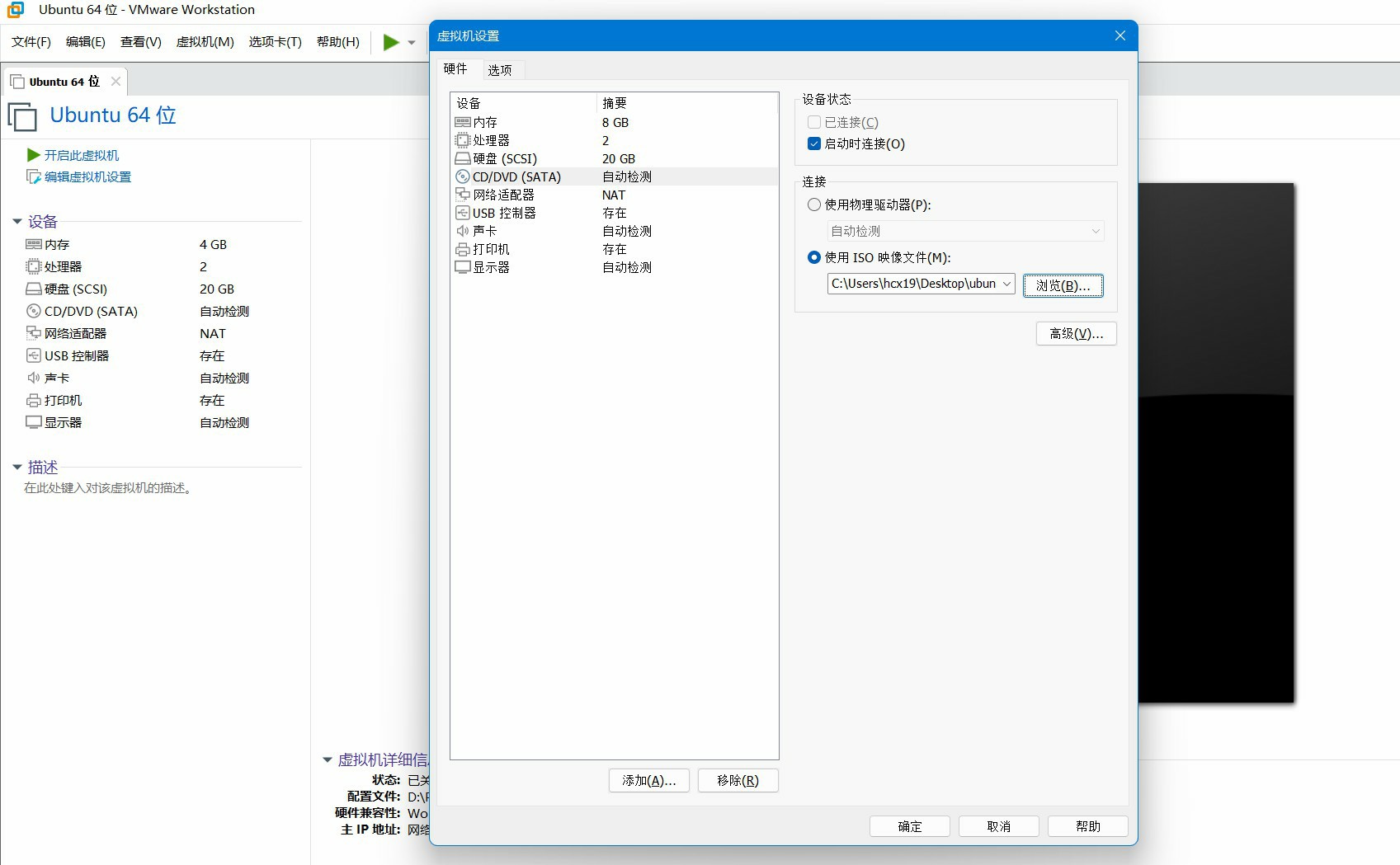

(4) 设置Ubuntu镜像路径

image-20220523191911217

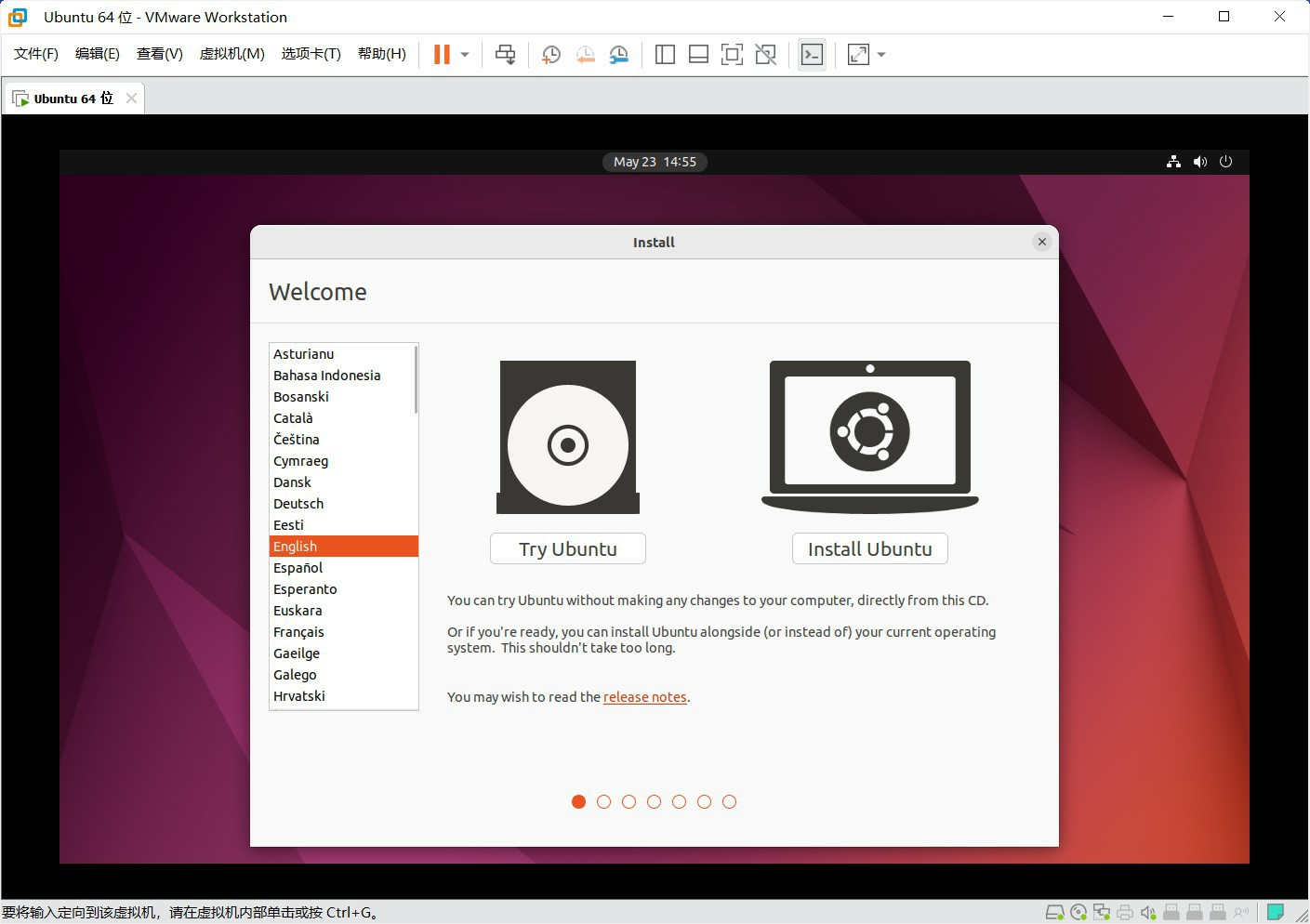

(5) 启动虚拟机

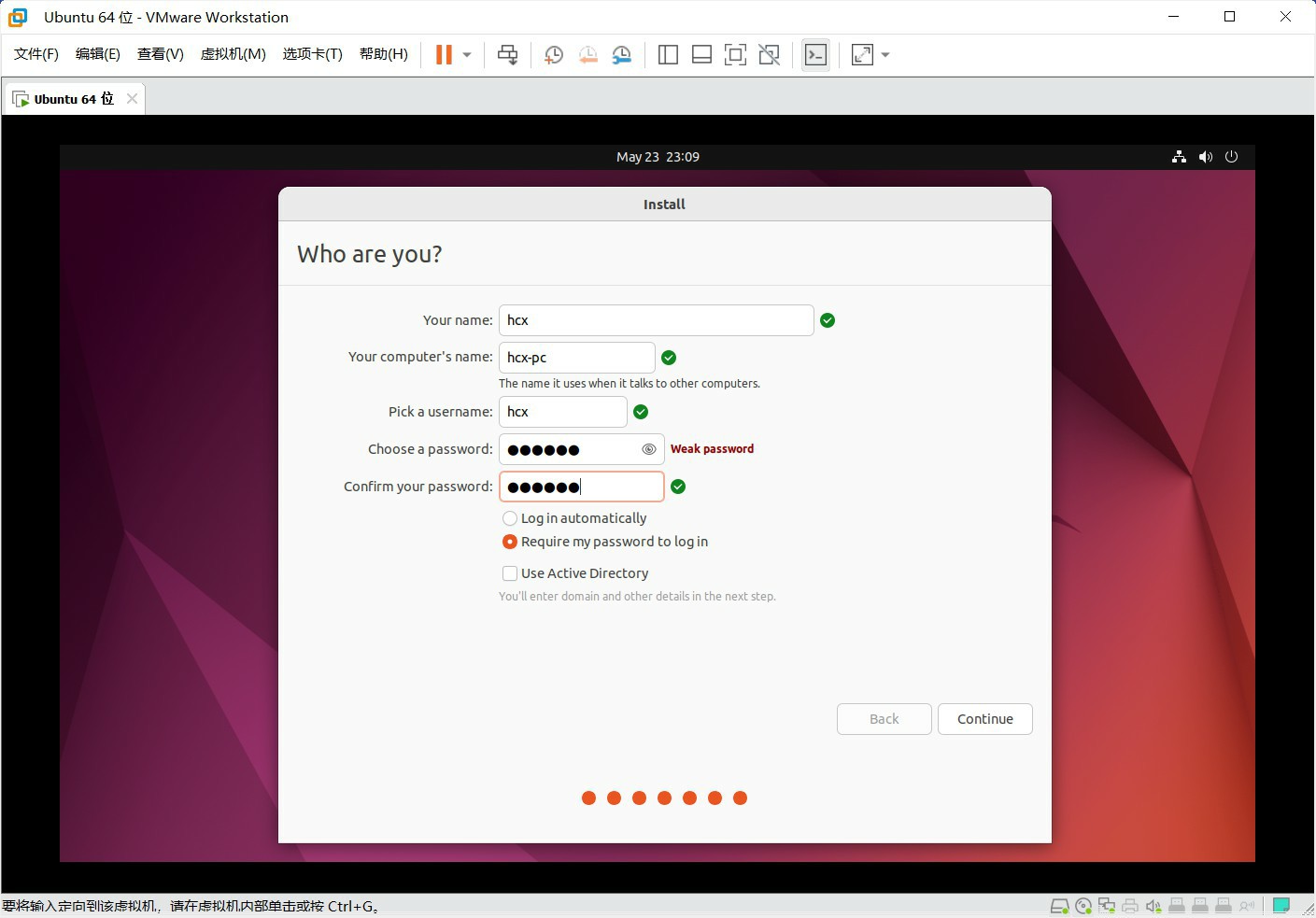

(6) 设置用户名和密码

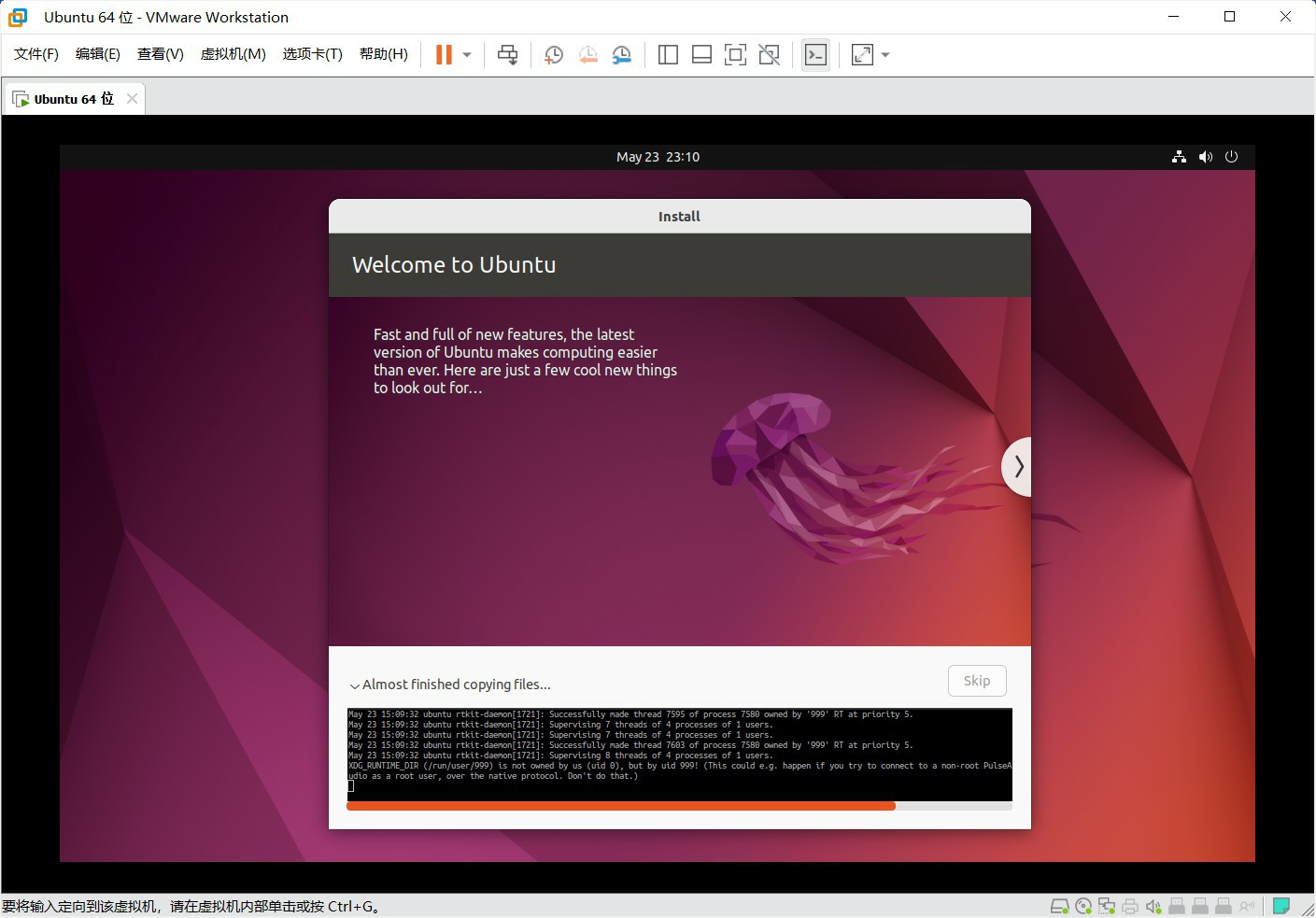

(7) 等待系统安装

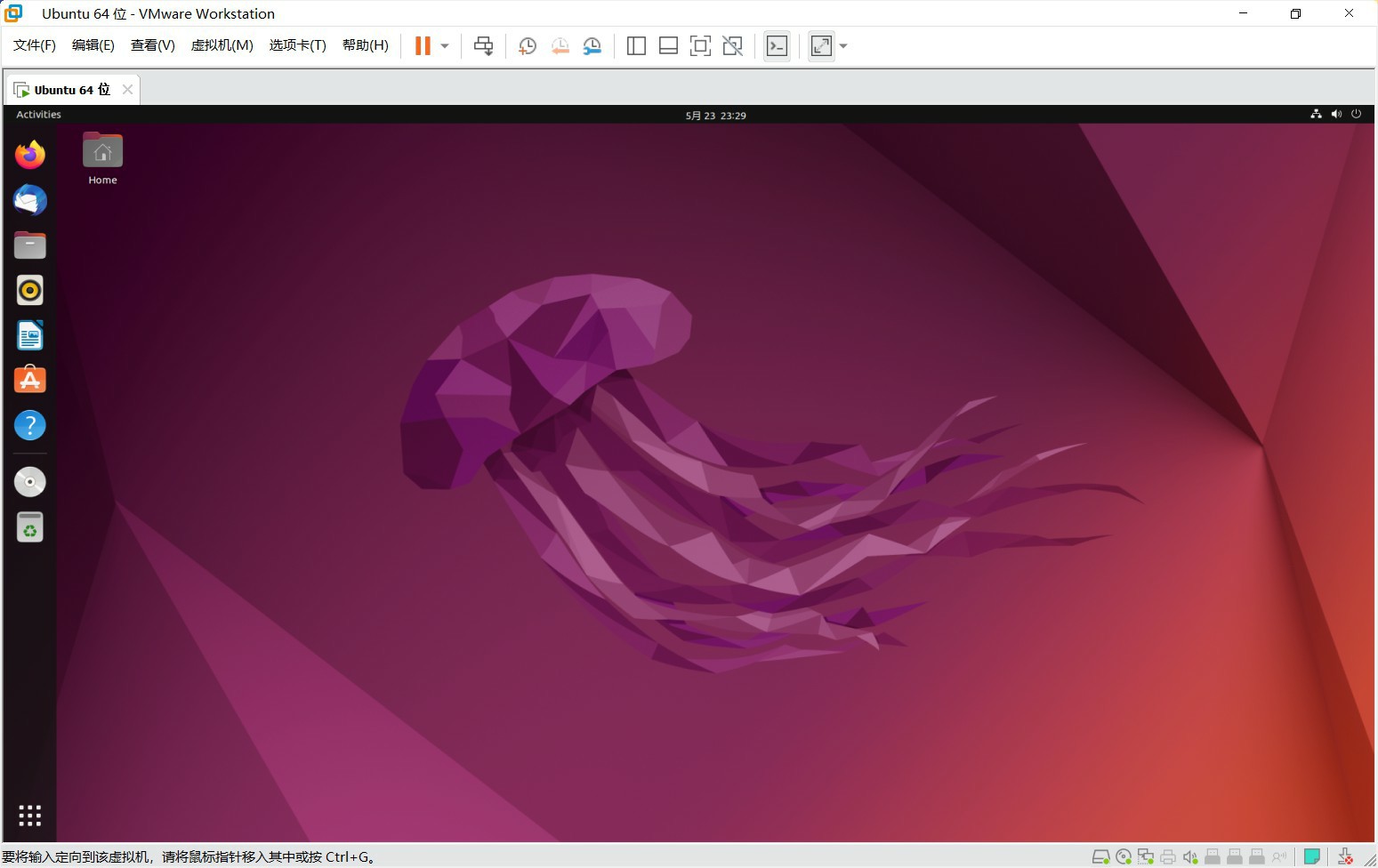

(8) 完成安装


虚拟机中的Ubuntu系统安装好后,大家可以先随意使用熟悉一下。

方法二:Ubuntu双系统安装

Attention

双系统安装有一定风险,可能会导致电脑无法启动,推荐有经验的开发者操作。以下安装步骤使用的电脑配置如下,也可以参考网上的资料操作:

  • 笔记本型号:小米15.6 Pro

  • 电脑配置:两块硬盘,一个装Windows,另外一个装了两个Ubuntu系统,启动项设置在Ubuntu硬盘上,这样会比较稳定,不会因为鼓捣Ubuntu导致windows崩溃。

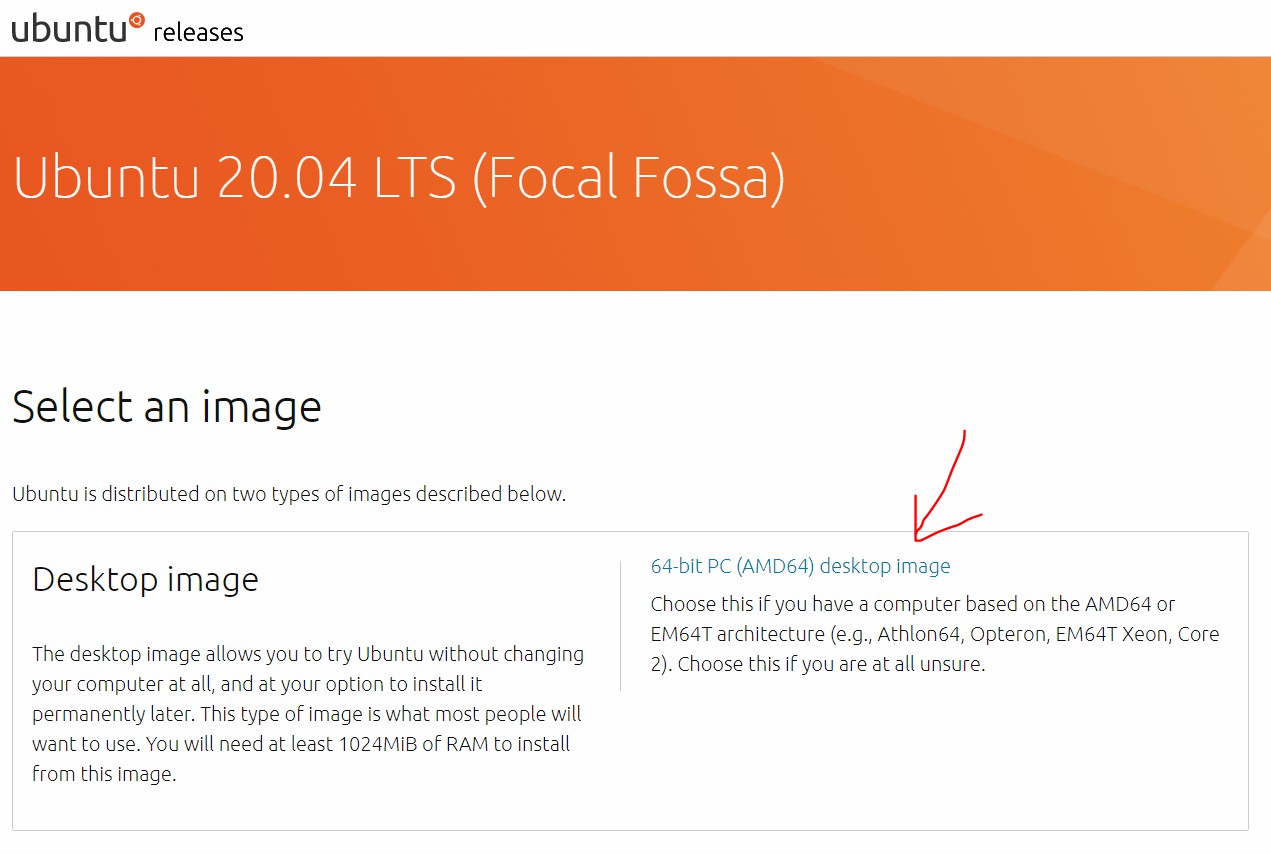

(1) 下载系统镜像

点击下载Ubutnu系统镜像

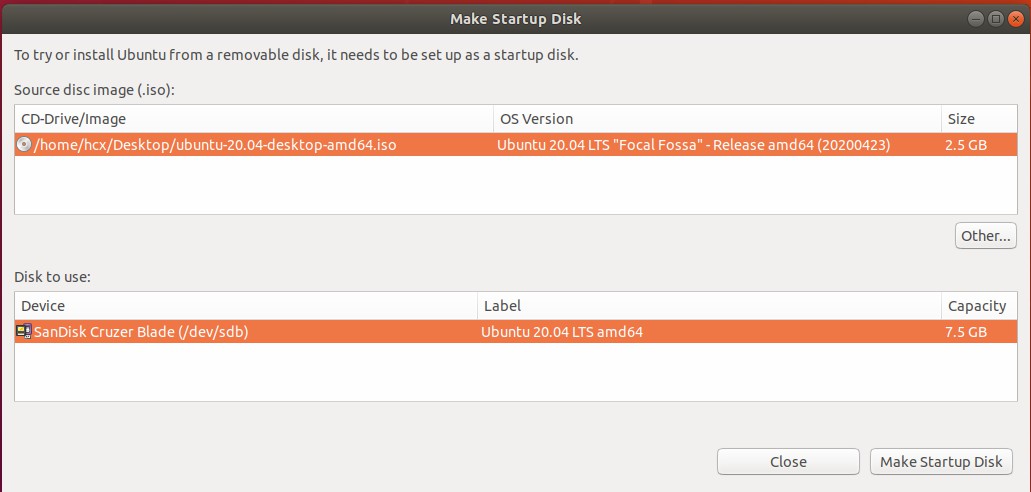

(2) 制作USB安装镜像

接下来将一个U盘制作成启动盘,只要大于4G的都可以。

可以使用Ubuntu自带的工具,或者UltraISO等启动盘制作工具,启动软件后,选择ISO镜像路径和U盘位置,点击开始后,大概10分钟制作完成。


(3) 硬盘安装

硬盘安装是关键步骤,一定要选择好分区和启动项的位置,不然可能装完之后电脑会变砖。

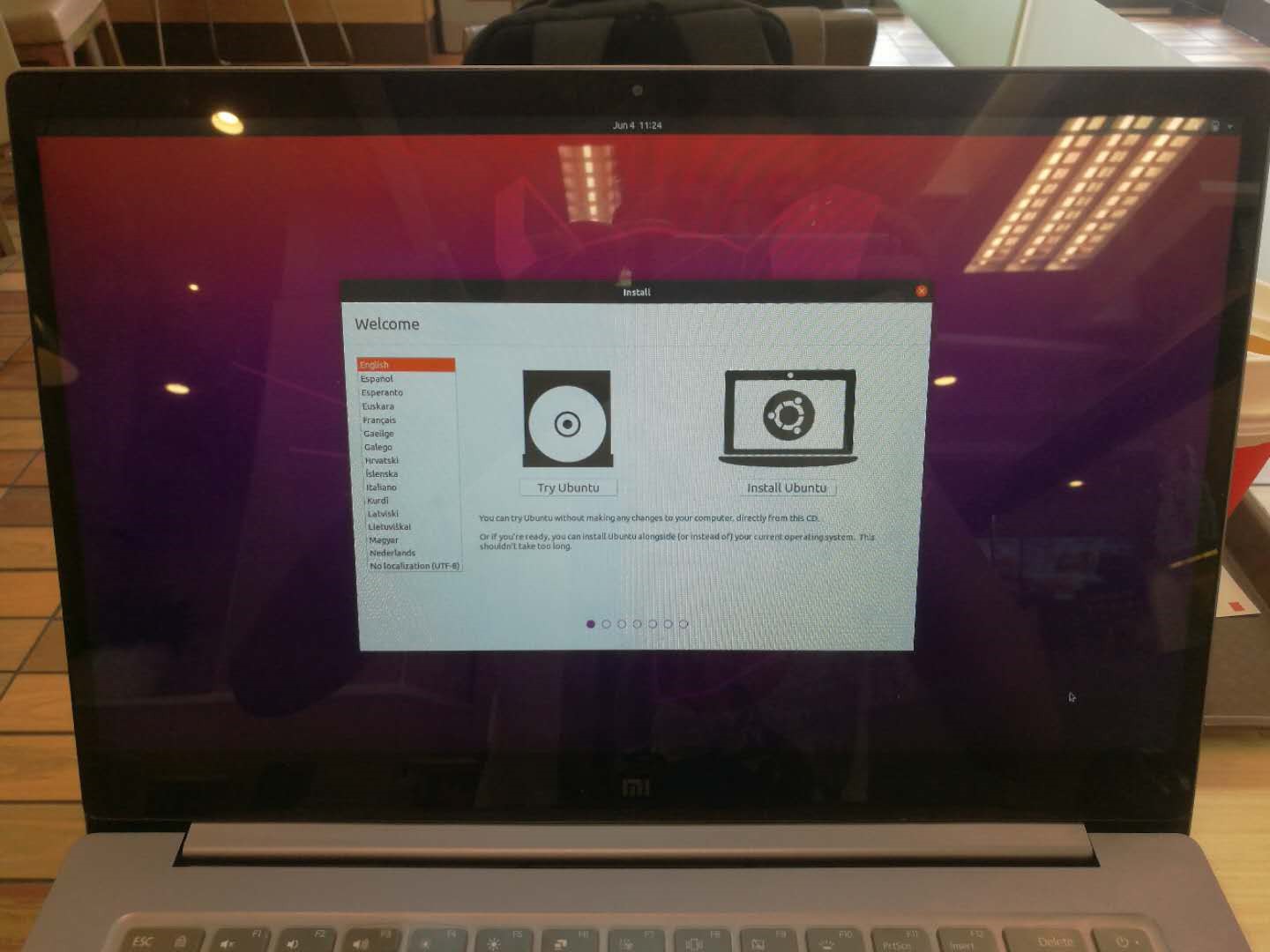

插入制作好的启动U盘后,开机从U盘启动,本电脑按F12,很快就会进入启动盘,前边的几个步骤按照说明操作即可。

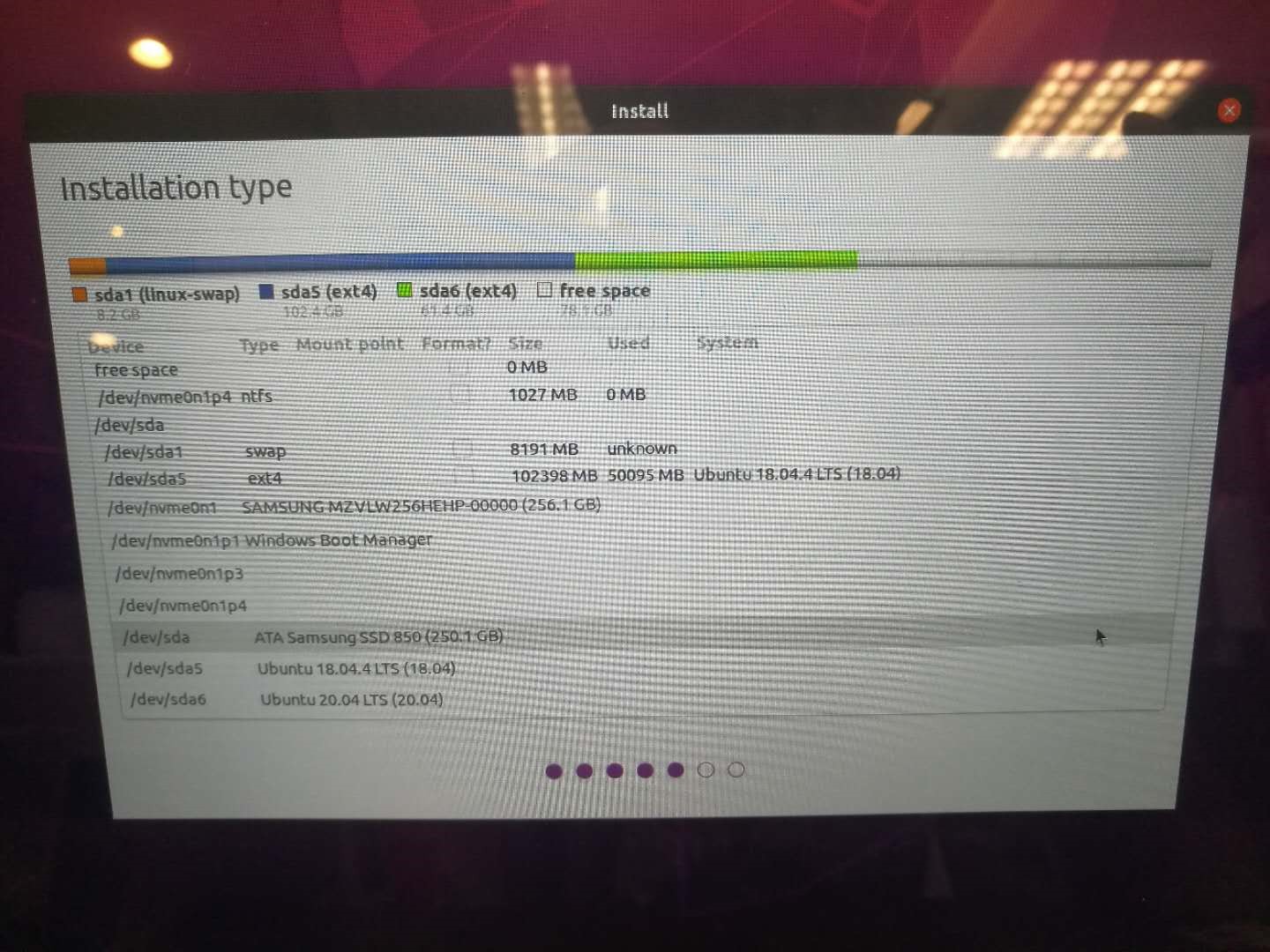

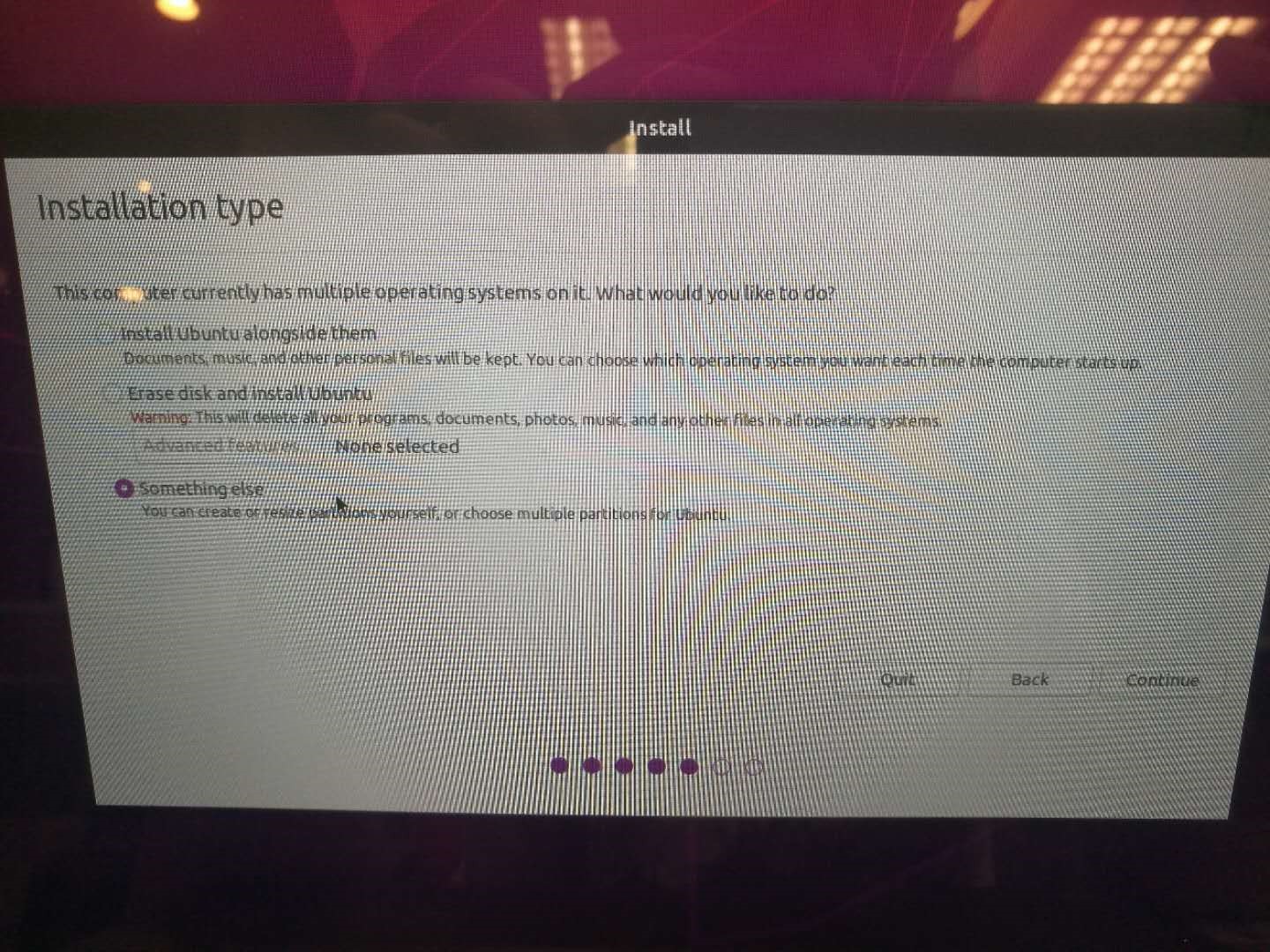

关键的设置在分区这一步,因为电脑有多个系统,不能自动安装,有可能会覆盖原本系统的启动项,选择“something else”,自己设置分区。


这里我们只划分成“\”、“swap”两个分区,这样所有文件共用一个空间大小,非常灵活。

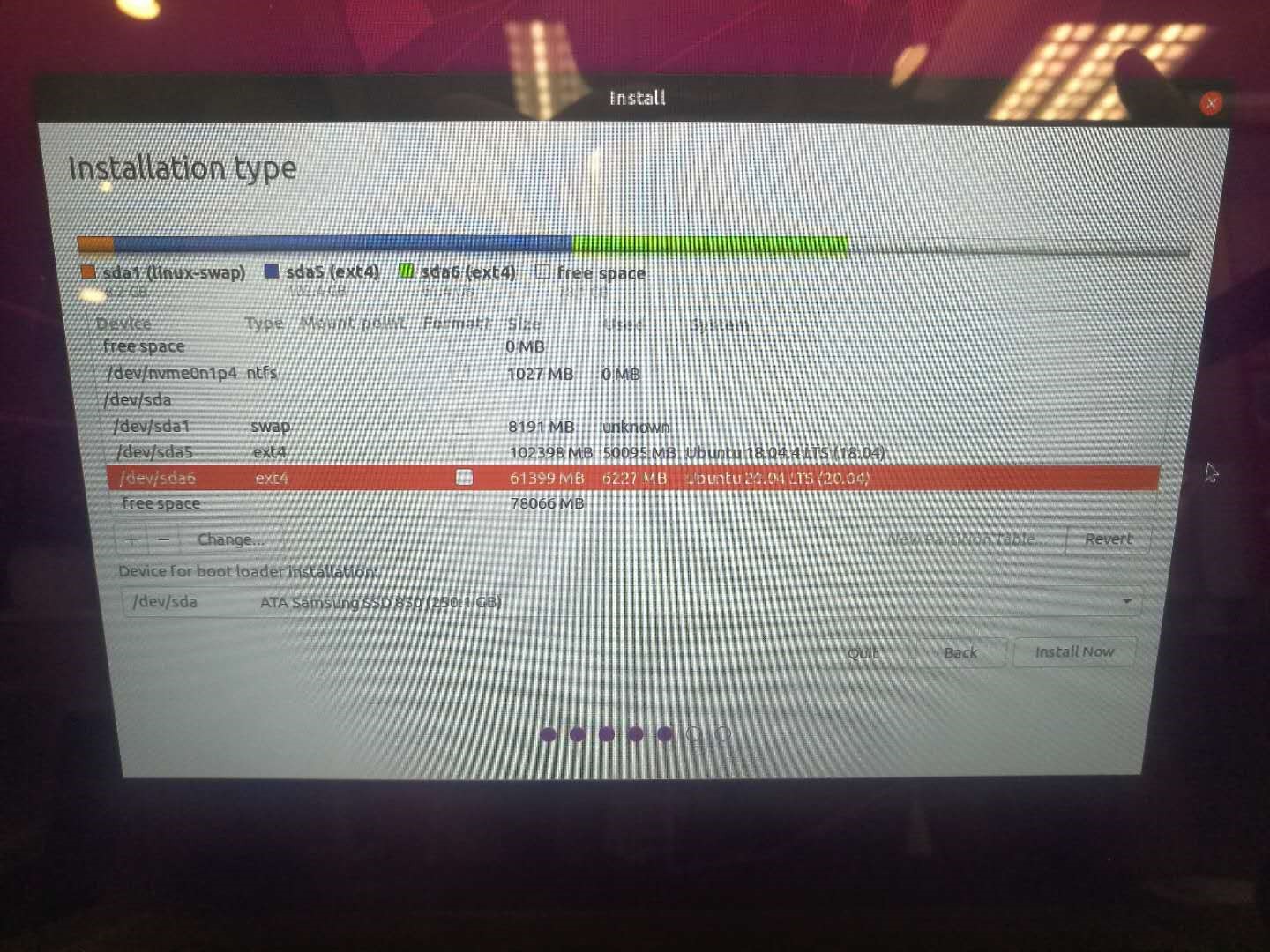

分区设置好之后,还须要注意设置bootlodaer的位置,这里选择的是ubuntu所在的硬盘,避免和windows冲突。


设置完成后就可以安装啦,10分钟所有就安装完成。


(4) 启动新系统

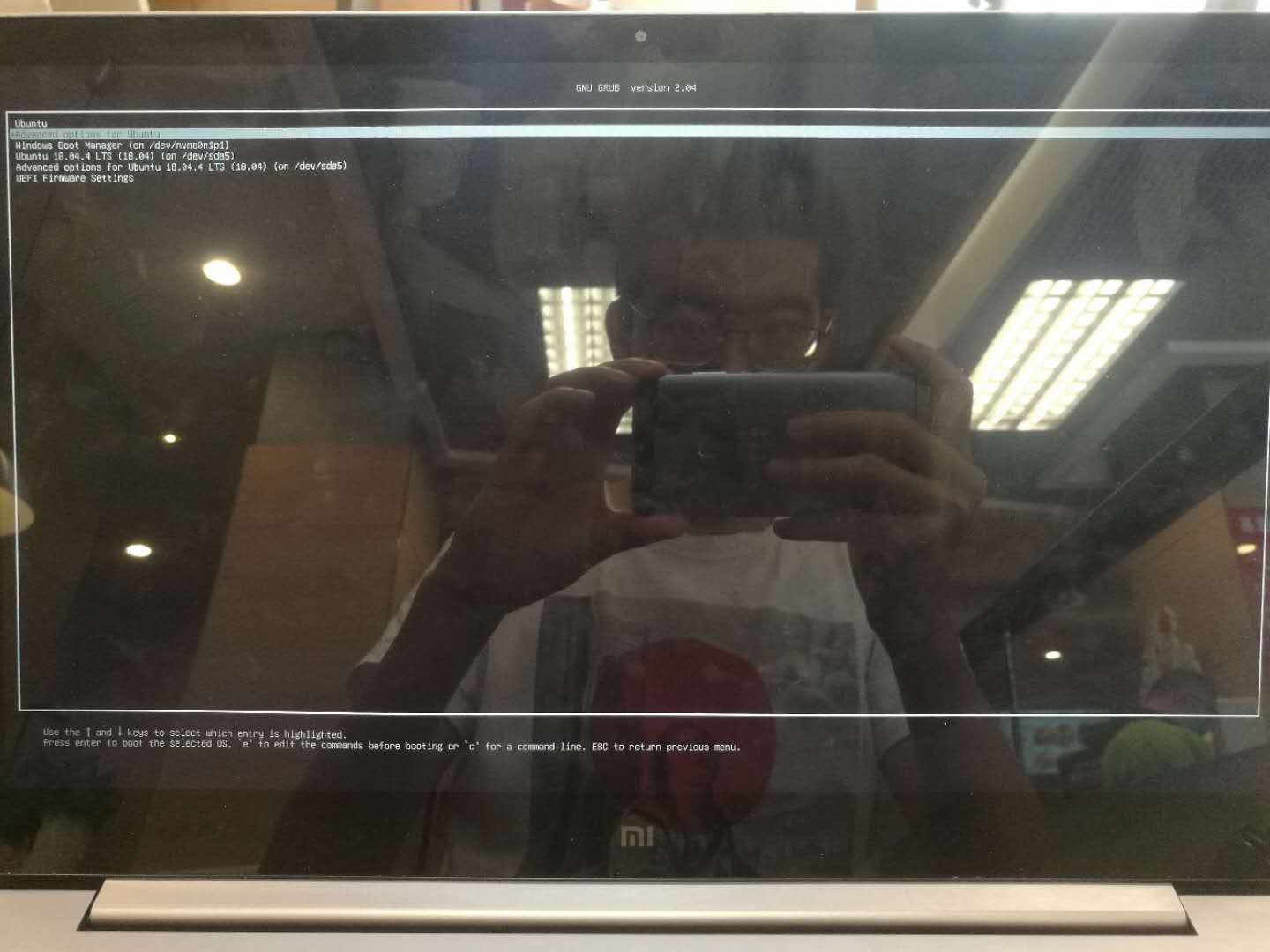

重启电脑,顺利看到grub界面。


选择Ubuntu,第一次启动稍微有点慢。

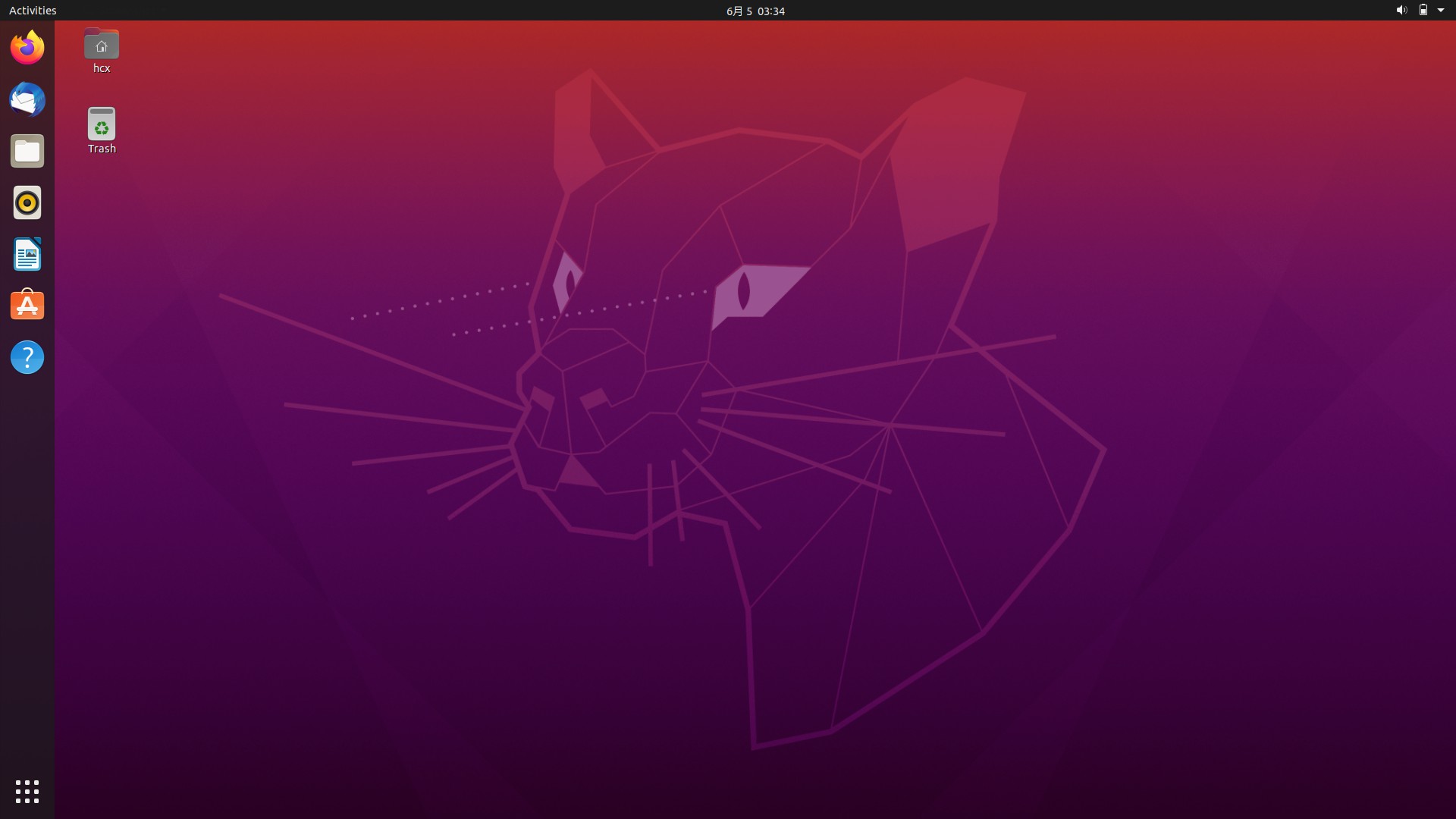

Screenshot from 2020-06-05 03-34-49

至此,Ubuntu双系统安装完成。

ROS2系统安装

接下来,我们就可以把ROS2安装到Ubuntu系统中了。安装步骤如下:

(1) 设置编码

$ sudo apt update && sudo apt install locales
$ sudo locale-gen en_US en_US.UTF-8
$ sudo update-locale LC_ALL=en_US.UTF-8 LANG=en_US.UTF-8
$ export LANG=en_US.UTF-8

(2) 添加源

$ sudo apt update && sudo apt install curl gnupg lsb-release
$ sudo curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key -o /usr/share/keyrings/ros-archive-keyring.gpg
$ echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/ros-archive-keyring.gpg] http://packages.ros.org/ros2/ubuntu $(source /etc/os-release && echo $UBUNTU_CODENAME) main" | sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null
Hint

大部分国内开发者在这都会遇到同一个问题:网址无法连接。解决方案可以参考古月居官网上的这篇帖子:《解决”Failed to connect to raw.githubusercontent.com“报错》

(3) 安装ROS2

$ sudo apt update
$ sudo apt upgrade
$ sudo apt install ros-humble-desktop
Attention

此处以Ubuntu22.04下安装ROS2 Humble为例,如使用Ubuntu 20.04,请将“humble”改为“foxy。

(4) 设置环境变量

$ source /opt/ros/humble/setup.bash
$ echo " source /opt/ros/humble/setup.bash" >> ~/.bashrc

(5) ROS2示例测试

为了验证ROS2安装成功,我们可以通过以下示例进行测试。

命令行操作

先来试试ROS2最为重要的底层通信系统DDS是否正常吧。

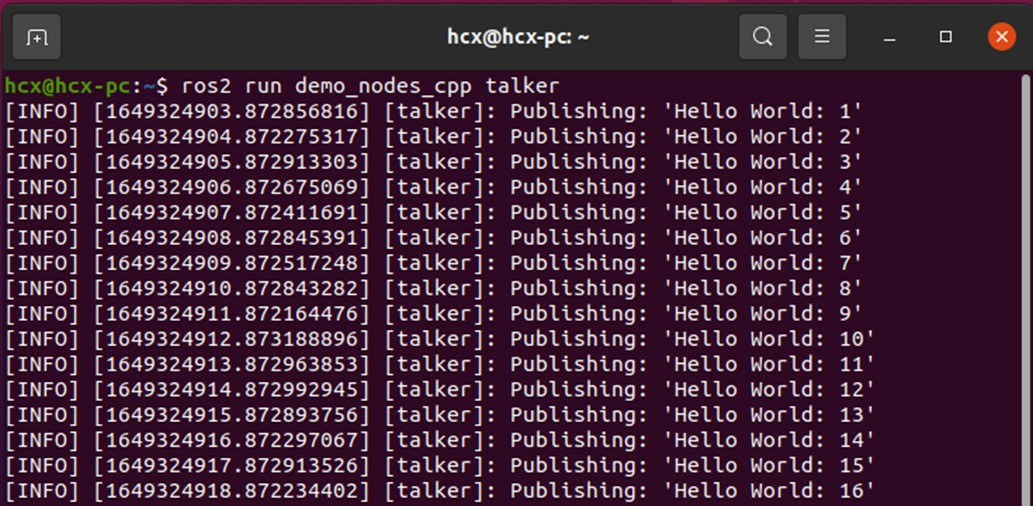

启动第一个终端,通过以下命令启动一个数据的发布者节点:

$ ros2 run demo_nodes_cpp talker

image-20220523191236749

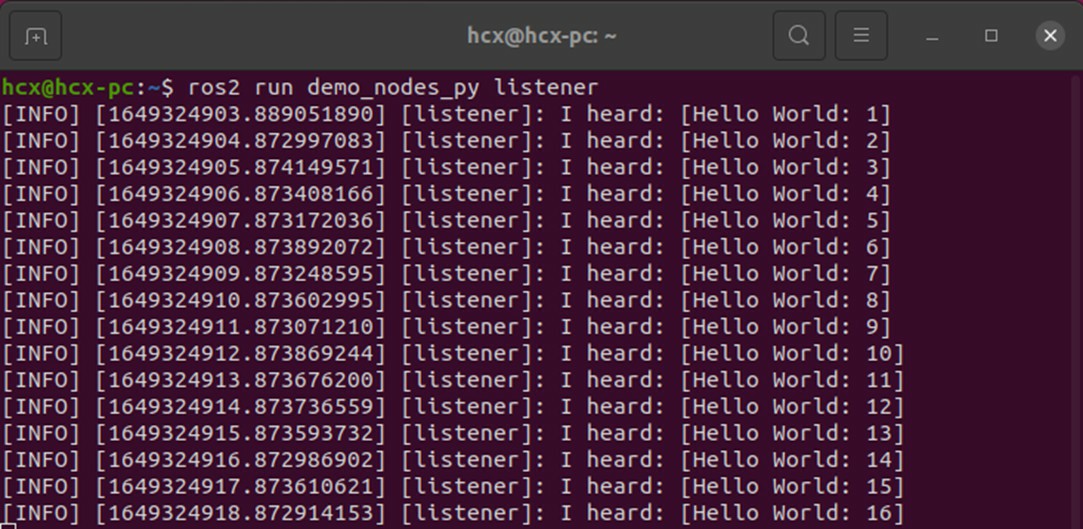

启动第二个终端,通过以下命令启动一个数据的订阅者节点:

$ ros2 run demo_nodes_py listener

image-20220523191243490

如果“Hello World”字符串在两个终端中正常传输,说明通信系统没有问题。

小海龟仿真

再来试一试ROS中的经典示例——小海龟仿真器。

启动两个终端,分别运行如下指令:

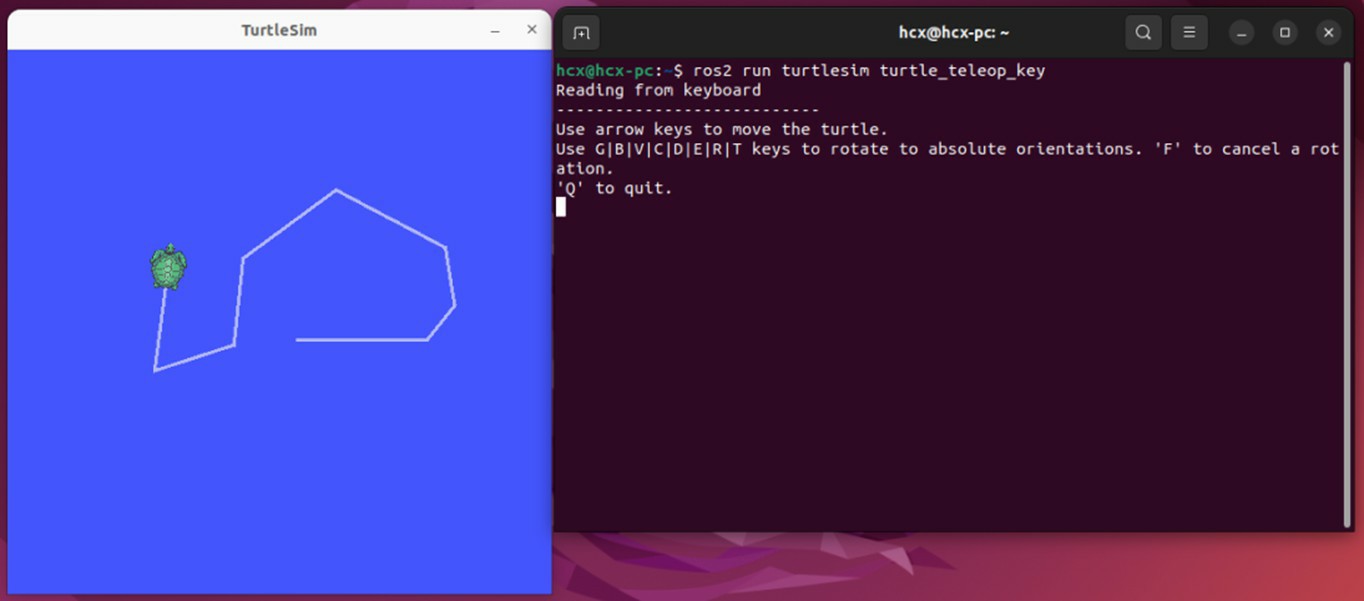

$ ros2 run turtlesim turtlesim_node
$ ros2 run turtlesim turtle_teleop_key

第一句指令将启动一个蓝色背景的海龟仿真器,第二句指令将启动一个键盘控制节点,在该终端中点击键盘上的“上下左右”按键,就可以控制小海龟运动啦。

image-20220523191347938

关于小海龟中蕴藏的ROS奥义,我们在后续教程中将持续探索。

至此,ROS2安装成功。

下载/编译PC端功能包

OriginBot使用与开发过程主要在PC端完成,完成以上Ubuntu和ROS2的环境配置后,还需要将OriginBot的PC端功能包下载到电脑上,并且完成编译,便于后续操作使用。

(1) 创建PC端工作空间

使用如下命令,在电脑端创建工作空间:

$ mkdir -p ~/dev_ws/src

(2) 下载originbot_desktop和依赖包

OriginBot电脑端的功能包都放置在originbot_desktop代码仓库中:

$ cd ~/dev_ws/src
$ git clone https://gitee.com/guyuehome/originbot_desktop.git

(3) 安装功能包和依赖

为满足后续机器人开发的使用,还需要安装一系列功能包与依赖库:

$ sudo apt install python3-colcon-ros
$ sudo apt install python3-colcon-common-extensions              # ROS2编译器
$ sudo apt install git                                           # 安装git工具
$ sudo apt install ros-${ROS_DISTRO}-nav2*                       # 安装导航功能包
$ sudo apt install ros-${ROS_DISTRO}-xacro                       # 安装模型解析功能包
$ sudo apt install ros-${ROS_DISTRO}-teleop-twist-keyboard       # 安装键盘控制节点
$ sudo apt install ros-${ROS_DISTRO}-rmw-cyclonedds-cpp          # 安装Cyclone DDS
$ sudo apt install ros-${ROS_DISTRO}-cv-bridge                   # 安装图像处理包
$ sudo apt install ros-${ROS_DISTRO}-robot-state-publisher       # 安装机器人状态发布者包
$ sudo apt install ros-${ROS_DISTRO}-joint-state-publisher       # 安装关节状态发布者包
$ sudo apt install ros-${ROS_DISTRO}-joint-state-publisher-gui   # 安装关节状态发布者包
$ sudo apt install ros-${ROS_DISTRO}-image-transport             # 安装图像压缩包
$ sudo apt install ros-${ROS_DISTRO}-image-transport-plugins     # 安装图像压缩包
Attention

除了依次下载外,也可以使用一条命令下载所有依赖库:

$ cd ~/dev_ws/src/originbot_desktop/
$ ./install_prereq.sh

(4) 编译工作空间

回到工作空间的根目录下,编译整个工作空间:

$ cd ~/dev_ws
$ colcon build

(5) 设置环境变量

为方便后续使用,我们需要配置环境变量,让系统知道工作空间的位置:

$ gedit ~/.bashrc

在脚本最后边加上:

source ~/dev_ws/install/setup.sh

至此,OriginBot电脑端的功能包配置完毕。
