手势控制

Hint

操作环境及软硬件配置如下：

  • OriginBot机器人（Lite版/标准版/Pro 版）
  • PC：Ubuntu (≥22.04) + ROS2 (≥humble)

启动机器人底盘

SSH连接OriginBot成功后，在终端中输入如下指令，启动机器人底盘：

ros2 launch originbot_bringup originbot.launch.py

image-20220822151626109

启动手势控制功能

cd /userdata/dev_ws
export CAM_TYPE=usb
# 启动launch文件
ros2 launch gesture_control gesture_control.launch.py

cd /userdata/dev_ws

# 从TogetheROS的安装路径中拷贝出运行示例需要的配置文件
cp -r /opt/tros/lib/mono2d_body_detection/config/ .
cp -r /opt/tros/lib/hand_lmk_detection/config/ .
cp -r /opt/tros/lib/hand_gesture_detection/config/ .

# 启动launch文件
ros2 launch gesture_control hobot_gesture_control.launch.py

image-20220822151747385

Attention

启动应用功能时，请注意配置文件在当前运行的路径下，否则应用功能找不到配置文件，会运行失败。

手势控制机器人效果

启动成功后，站在OriginBot摄像头前，通过以下手势就可以控制机器人运动啦。

Control Gesture Function Gesture Action Example
666 手势/Awesome 前进 image-awesome
yeah/Victory 后退 image-victory
大拇指向右 右转 image-thumbright
大拇指向左 左转 image-thumbleft

d7b39314d6

上位机可视化显示

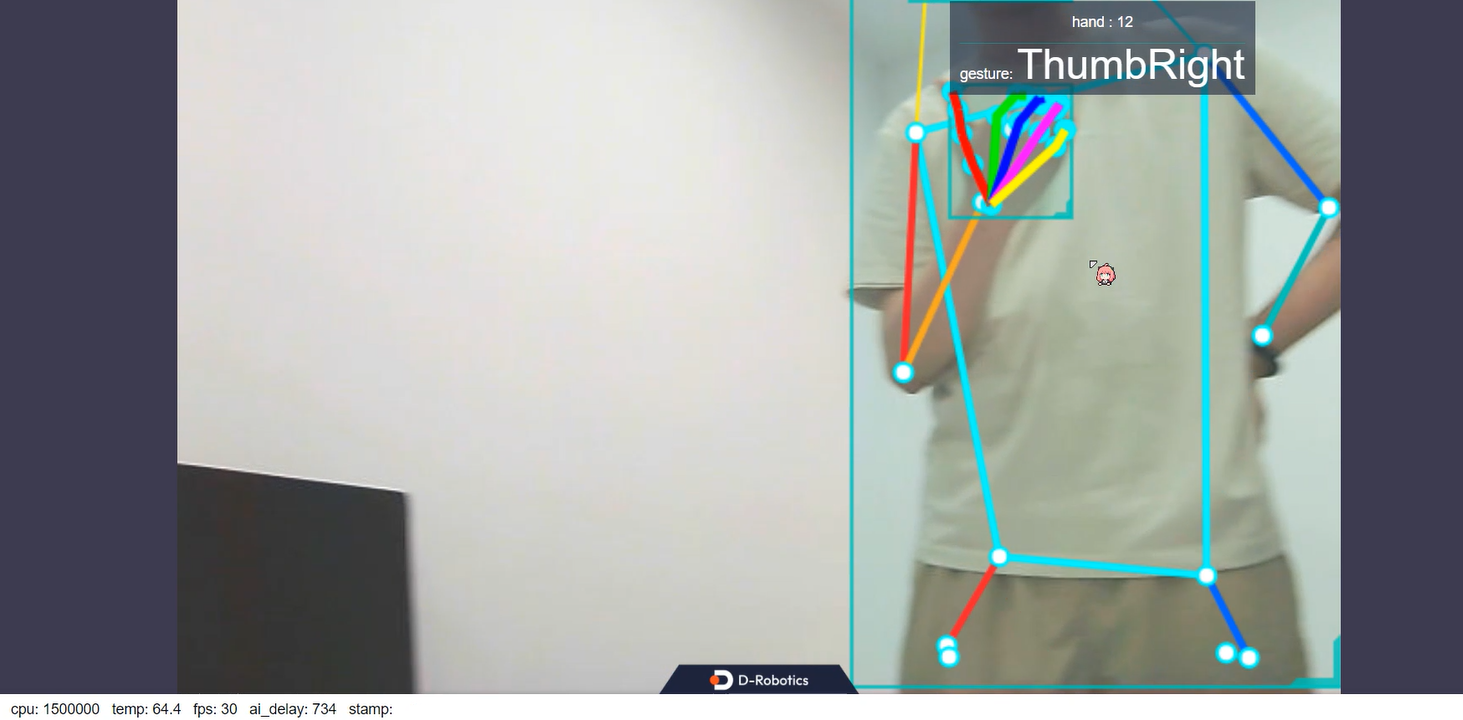

打开浏览器，访问机器人的ip地址，即可看到视觉识别的实时效果。 image-20220922173203208

原理简介

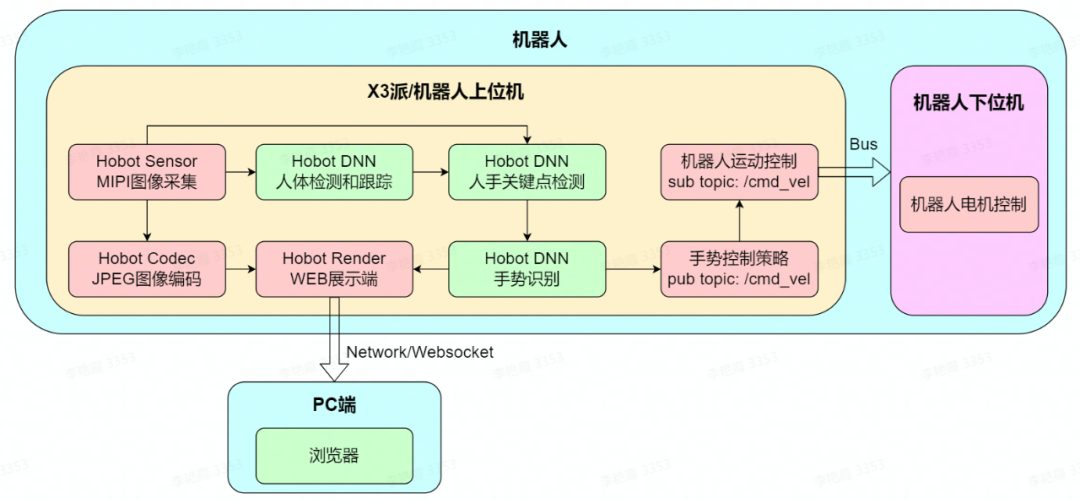

手势控制功能为通过手势控制机器人小车运动，包括左右旋转和前后平移运动，由MIPI图像采集、人体检测和跟踪、人手关键点检测、手势识别、手势控制策略、图像编解码、WEB展示端组成，流程如下图：

20220922181402

详细原理讲解请见：

https://developer.d-robotics.cc/rdk_doc/Robot_development/apps/car_gesture_control
